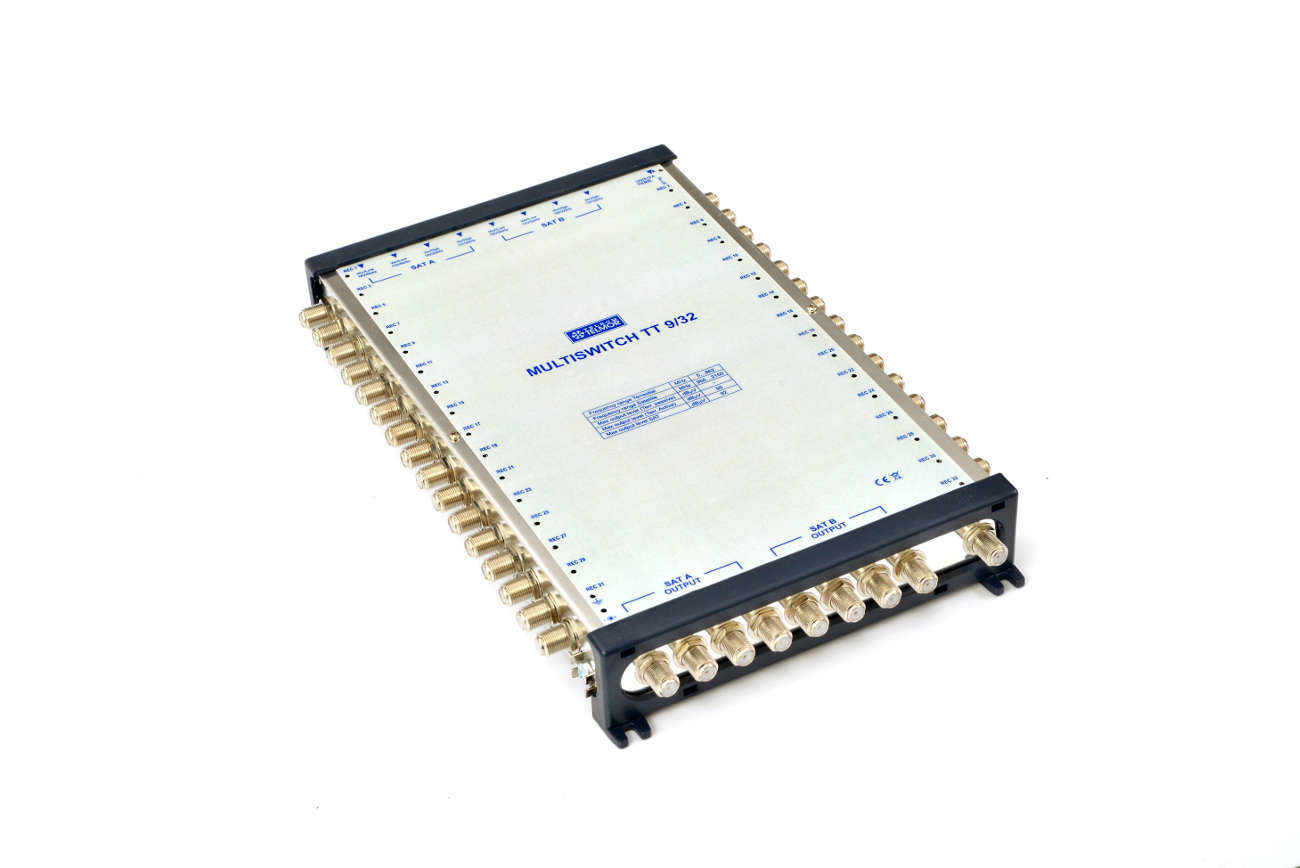

TT-9/32 – multiswitch kaskadowy

Multiswitche kaskadowe serii TT-9/32 to urządzenia pozwalające budować duże i bardzo duże  instalacje zbiorowe. Nowe rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej dotyczące warunków technicznych, jakim powinny odpowiadać budynki nakłada obowiązek budowania instalacji multiswitchowych w każdym nowym budynku wielorodzinnym.
Multiswitch jako urządzenie kaskadowe, posiada wyjścia przelotowe, do których można podłączyć kolejny multiswitch, zatem korzystając z rodziny multiswitchy TT-9xx, można niemal dowolnie skalować wielkość instalacji.

Niewątpliwą zaletą multiswitchy kaskadowych TT-9xx jest wbudowana prekorekcja charakterystyki (nachylenie charakterystyki). Ta cecha urządzeń w połączeniu ze zjawiskiem wzrostu tłumienia kabla wraz ze wzrostem częstotliwości, pozwala uzyskać wyrównanie poziomów sygnałów na gniazdku abonenckim.

Urządzenia pozwalają skalować sieć poprzez dołożenie kolejnych multiswitchy jako kaskada. Ostatni multiswitch w kaskadzie należy zakończyć terminatorami 75Ohm DC BLOCK, które należy dokupić.

Cechy produktu:

• 3-lata gwarancji,
• możliwość budowania bardzo dużych instalacji RTV-SAT – multiswitch kaskadowy,
• 32 wyjść abonenckich RTV+SAT
• dystrybucja sygnału DVB-T i SAT pochodzących z dwóch satelitów,
• wbudowana prekorekcja charakterystyki,
• wbudowany przełącznik active/passive toru TV,
• zgodny z A class, CE,  RoHS,
• obsługa DiSEqC 2.0,
• zewnętrzne zasilanie.

Przy budowaniu instalacji RTV/SAT opartej na kaskadzie multiswitchowej należy pamiętać o prawidłowym wyliczeniu bilansu energetycznego, aby prawidłowo dobrać moc obciążeniową zasilacza. Każdy multiswitch z rodziny TT-9/xx pobiera ok. 0,15A, wzmacniacz kaskadowy WS-909 ok. 1,1A,  a konwerter QUATRO ok. 0,25A. Jeżeli suma obciążeń elementów czynnych instalacji będzie wyższa niż 1,5A, wówczas chcąc uniknąć stosowania osobnych zasilaczy dla każdego z urządzeń, należy zastosować jeden zasilacz o większej mocy – 4A.
