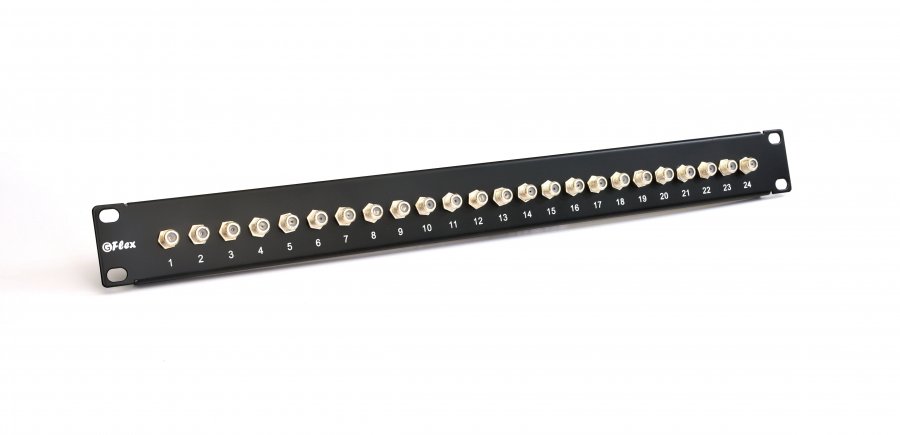

24xF – przełącznica do pola krosowego „F”

W myśl obowiązującego rozporządzenia Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 22.11.2012 §192f, pkt. 1 pp2, istnieje obowiązek montowania przełącznicy wyposażonej w funkcjonalne pole krosowe, we wszystkich nowo budowanych mieszkaniach, na które projekt został zatwierdzony po dniu 22 lutego 2013 roku.

Przełącznica do pola krosowego 24F (patch panel 19”/ 24F) jest przystosowana do montażu w szafie rack-19”. Zaleca się, aby elementy krosujące znajdowały się pod szafką AIZ mieszczącą SWK-9216 wraz z zespołem dodatkowych multiswitchy. Takie usytuowanie pozwala na wygodne prowadzenie kabli z szafki AIZ do elementu krosującego. Z uwagi wymóg prowadzenia do każdego mieszkania minimum dwóch kabli koncentrycznych, należy zarezerwować na przełącznicy dwa adaptery gniazdo „F”/ gniazdo „F’ dla każdego mieszkania. Krosowanie można zrealizować na dwa sposoby:

• krosowanie pojedyncze,
• krosowanie podwójne.

Krosowanie pojedyncze (tańsze) polega na podłączeniu do tylnej części przełącznicy (patch panela) kabli koncentrycznych z mieszkań, zaś na przednią część podłącza się w zależności od żądania abonenta sygnał z instalacji multiswitchowej lub TV kablowej.

Krosowanie podwójne (zwiększające stabilność instalacji) polega na zamontowaniu dla każdego usługodawcy, instalacji multiswitchowej i mieszkań odpowiedniej ilości przełącznic (patch paneli). Sygnał z TV kablowej, instalacji multiswitchowej, mieszkań podłącza na tylną część dedykowanych przełącznic. W momencie żądania abonenta, dokonuje się frontowego krosowania danego dostawcy na dany kabel abonencki.

Cechy produktu:

• urządzenie zgodne z Rozporządzeniem Ministra Transportu i Budownictwa/ 11.11.2012,
• część krosownicy AIZ,
• 19″/ 1U,
• krosownica wyposażona w 24 adaptery gniazdo „F” / gniazdo „F”.

POBIERZ KARTĘ KATALOGOWĄ
