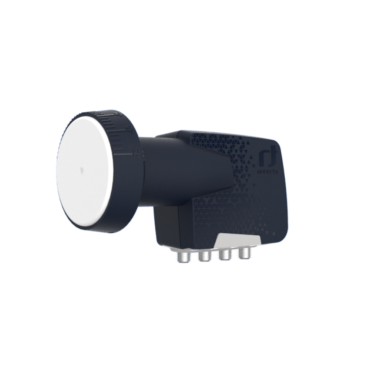

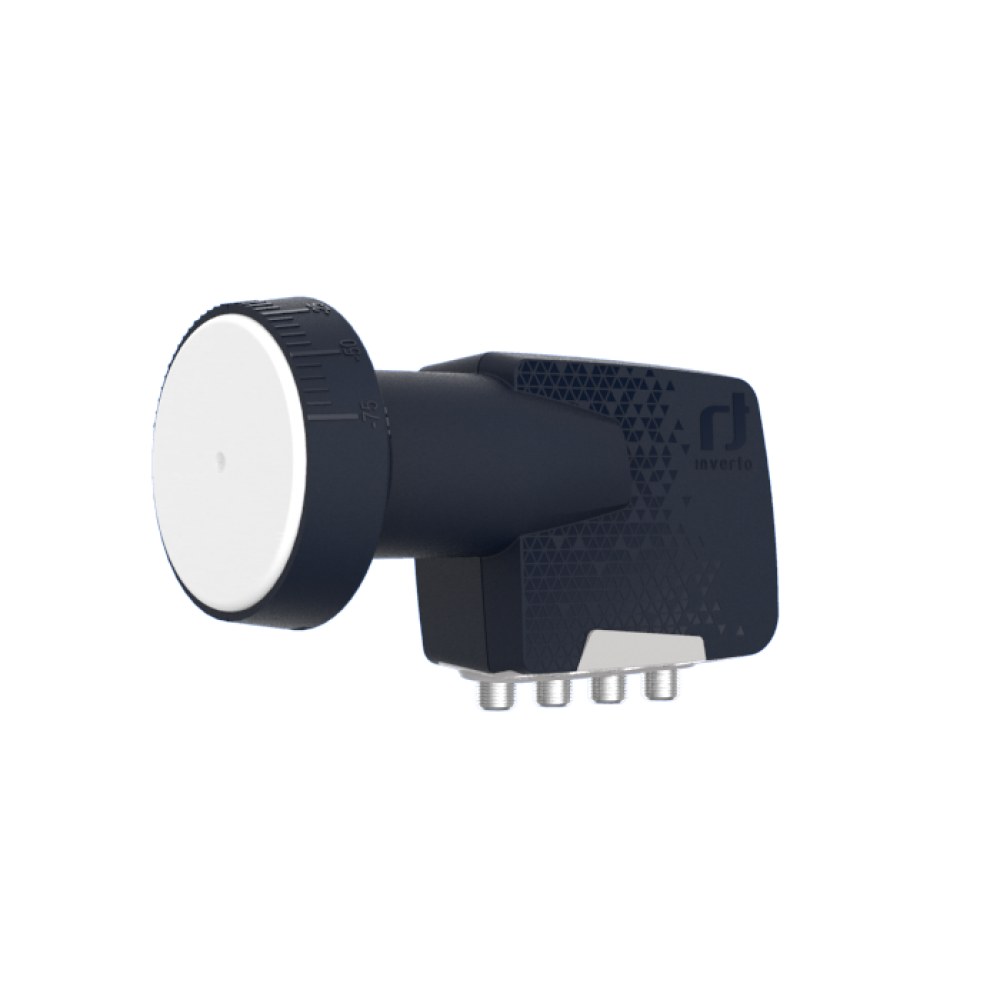

QUATTRO INVERTO PREMIUM (multiswitch)

Konwerter Inverto Quattro Premium

Konwerter satelitarny Invero Quattro Premium przeznaczony jest do pracy wyłącznie z multiswitchami. Każde z wyjść konwertera typu „quattro” posiada inny zakres częstotliwości i polaryzację. Sygnał z takiego konwertera doprowadzany do multischwitcha może być rozdzielony na kilka, kilkanaście, a nawet kilkaset tunerów satelitarnych.

Konwerter QUATRO PREMIUM jest wyprodukowany przez luksemburską firmę INVERTO. Produkt pochodzi z limitowanej serii, charakteryzującej się małymi szumami własnymi jak i fazowymi.

Inverto zabezpieczyło konwerter przed zakłóceniami z sygnałów 4G / LTE

Konwerter obsługuje strumienie Full HD jak i 4K Ultra HD.

Konwerter z technologią PLL (pętla z synchronizacją fazową) różni się od konwencjonalnego LNB. Używając innej techniki, LNB PLL ma wyższą stabilność częstotliwości.

Uwaga! W przypadku odbioru programów DVB-S2 (modulacja 8PSK z ośmioma symbolami), szczególnie ważnym parametrem jest szum fazowy. Konwertery PREMIUM charakteryzują się szczególnie niskim szumem fazowym -80dBc/Hz.

Konwertery QUATRO nie wymagają sygnałów sterujących. Są przystosowane do współpracy z multiswitchami oraz stacjami czołowymi. Konwerter QUATRO dostarcza sygnał satelitarny z podziałem na kombinacje polaryzacja – pasmo.

• V/Lo – polaryzacja pionowa, pasmo dolne
• V/Hi – polaryzacja pionowa, pasmo górne
• H/Lo – polaryzacja pozioma, pasmo dolne
• H/Hi – polaryzacja pozioma, pasmo górne

Odlewany korpus

Dane techniczne konwertera Inverto Quattro Home Premium:

• Pasmo – wejście: 10,7-12,75 GHz
• Pasmo – wyjście: 950-2150MHz
• Oscylator dolny: 9,75GHz
• Oscylator Górny: 10,6GHz
• Szumy własne: 0,2 dB (0,7 dB max)
• Dryft temperaturowy oscylatora: +/-1 MHz max
• Szum fazowy: -80dBc/Hz max
• Wzmocnienie: 55dB min
• Zafalowanie charakterystyki wzmocnienia: +/-0,6dB / 26 MHz
• Sterowanie polaryzacja V: 11.0~14.0 V
• Sterowanie polaryzacja H: 16.0~20.0 V
• Sterowanie pasmem dolnym: 0kHz
• Sterowanie pasmem górnym: 22kHz +/-4kHz, 0,4~0,8 Vpp
• VSWR: 2.5:1
• Separacja pomiędzy polaryzacjami: 22dB min
• Pobór prądu: 120 mA max @11~20V
• Impedancja wyjściowa: 75Ohm
• Temperatura pracy: -30…+60C
• Średnica szyjki: 40mm
• Długość szyjki: 50mm
• Złącze: F
• Waga konwertera: 221 g
