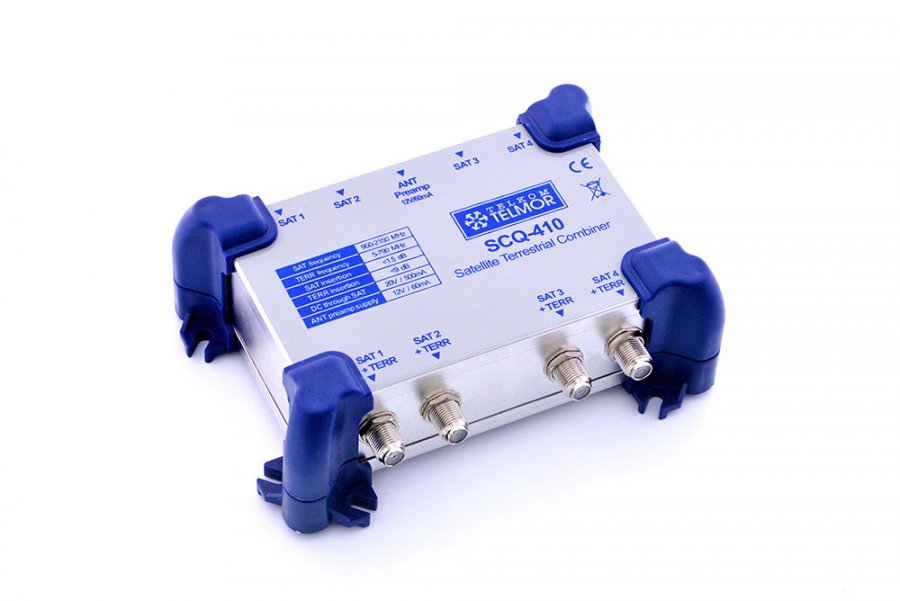

SCQ-410 – sumator sygnałów SAT i TV

SCQ-410 (nazwa robocza) to sumator dedykowany dla użytkowników indywidualnych, którzy chcą w prosty sposób zsumować wejściowe sygnały RTV (DAB/DVB-T) oraz SAT i przesłać je za pośrednictwem kabla koncentrycznego do miejsca odbioru: tunera SAT i odbiornika TV.

Cztery wejścia SAT oraz wejście TERR umożliwią zsumowanie do czterech sygnałów SAT z niezależnych anten satelitarnych lub dwóch konwerterów typu MONOBLOCK lub jednego konwertera QUAD oraz sygnału TV z jednej lub więcej anten DVB-T (zwrotnica). Na wyjściu urządzenia użytkownik otrzyma 1-4 niezależne tory sygnałów SAT+TV, które będzie mógł podłączyć do 1-4 gniazd abonenckich, rozdzielających je na osobne sygnały do odbiornika TV i tunera satelitarnego.

Podłączenie tunera DVB-S na którekolwiek wyjście sumatora SCQ-410 przekaże napięcie zasilania dalej do konwertera LNB. Spowoduje to również wysłanie napięcia zasilania do anteny naziemnej (poprzez stabilizator napięcia 12V_DC). Jeżeli antena DVB-T jest bierna, zostanie załączone zabezpieczenie przeciwzwarciowe.

W instalacjach RTV/SAT, oprócz samych urządzeń, istotną rolę odgrywa pewność połączeń. Konstrukcja nowych gniazd zastosowanych w SCQ-410 pozwala na wielokrotne wkręcanie i wykręcanie kabla połączeniowego bez obniżania parametrów prawidłowego i dobrego kontaktu. Gniazda wyposażono w sprężynkę sygnalizującą poprawność połączenia charakterystycznym kliknięciem, co można usłyszeć na załączonym materiale wideo.

Sumator SCQ-410 jest przewidziany tylko do pracy wewnątrz pomieszczeń.

Cechy produktu:

• wejścia: 4xSAT + 1xRTV,
• wyjścia: 4x(SAT+RTV),
• możliwość podłączenia różnych rodzajów konwerterów SAT (SINGLE, MONOBLOCK, QUAD),
• możliwość zasilania  przedwzmacniaczy antenowych – automatyczne wykrywanie potrzeby podania napięcia,
• przepuszcza sygnały DiSEqC,
• wyposażony w uchwyty mocujące.
