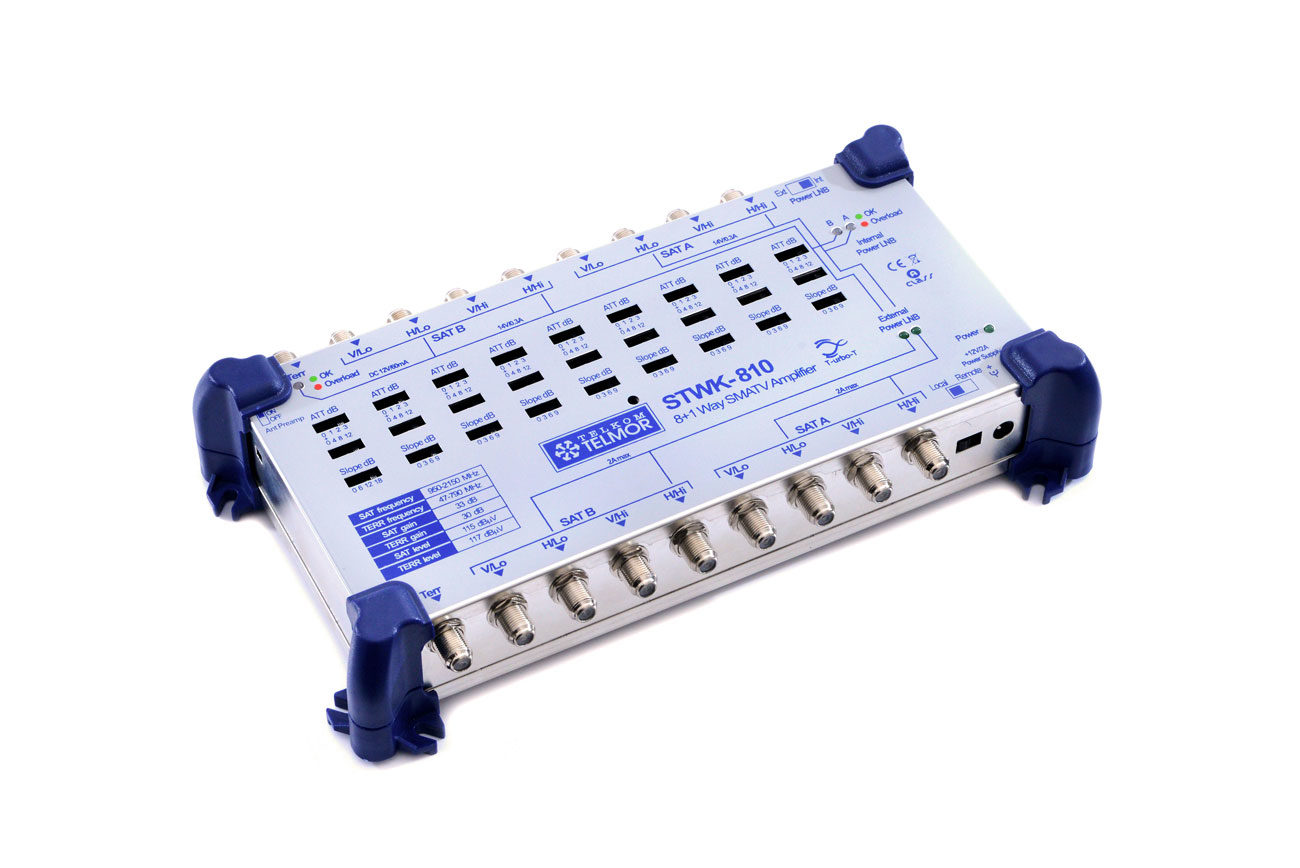

STWK-810 – wzmacniacz magistrali multiswitchowej 8+1

STWK-810 to wzmacniacz magistrali multiswitchowej 9/9 z bardzo dużym maksymalnym poziomem wyjściowym: SAT – 117dBµV i TER -115dBµV. Dzięki temu może być montowany tuż przy samych konwerterach: wyjście z LNB ~85 +25 wzmocnienia daje 110dBµV, eliminując ryzyko przesterowania.

STWK-810 to innowacyjna, polska myśl techniczna i najnowsze rozwiązanie z rodziny T-urbo-T, do stosowania w systemach antenowych instalacji zbiorowych. Urządzenie można wykorzystać do wzmocnienia sygnałów w sytuacji, gdy ze względu na dużą liczbę odbiorców istnieje konieczność użycia więcej niż trzech muliswitchy w kaskadzie lub gdy występuje duża odległość pomiędzy kaskadą multiswitchy a anteną satelitarną.

Wzmacniacz posiada wbudowaną korekcję charakterystyki kabla. W zależności od indywidualnych potrzeb użytkownika, STWK-810 może być zasilany lokalnie lub zdalnie. Regulacja wzmocnienia i nachylenia charakterystyki odbywa się za pomocą dip switchy, co pozwala wypoziomować wzmacniacz bez bezpośredniego podłączania miernika – w tym przypadku wystarczą wyniki pomiarów na gnieździe.

W magistralach muliswitchowych, oprócz samych urządzeń, istotną rolę odgrywa pewność połączeń. Dlatego zaleca się stosowanie odpowiednio dobranych złącz i gniazd, dających niezawodny i trwały kontakt. Takie parametry zapewniać będzie konstrukcja nowych gniazd zastosowanych w STWK-810. Pozwala ona na wielokrotne wkręcanie i wykręcanie kabla połączeniowego bez obniżania parametrów prawidłowego i dobrego kontaktu. Dodatkowo gniazda wyposażono w sprężynkę sygnalizującą poprawność połączenia charakterystycznym kliknięciem, co słychać na załączonym materiale wideo.

Wzmacniacz STWK-810 jest dedykowany dla linii T-urbo-T, ale z powodzeniem może być stosowany z produktami ze standardowej oferty TELKOM-TELMOR. Może być montowany na wspólnej szynie z SMK lub poziomo za pomocą specjalnych uchwytów dołączanych do urządzenia.

Cechy produktu:

• wzmacniacz magistrali multiswitchowej z dwóch konwerterów satelitarnych,
• dyskretna regulacja wzmocnienia i nachylenia charakterystyki,
• zasilanie lokalne lub zdalne,
• bardzo duża separacja między poszczególnymi torami magistrali,
• możliwość montażu w pozycji pionowej lub poziomej,
• bardzo duże maksymalne poziomy wyjściowe sygnałów SAT i TERR,
• zdalne lub lokalne zasilanie konwerterów,
• polska innowacyjna myśl techniczna.
