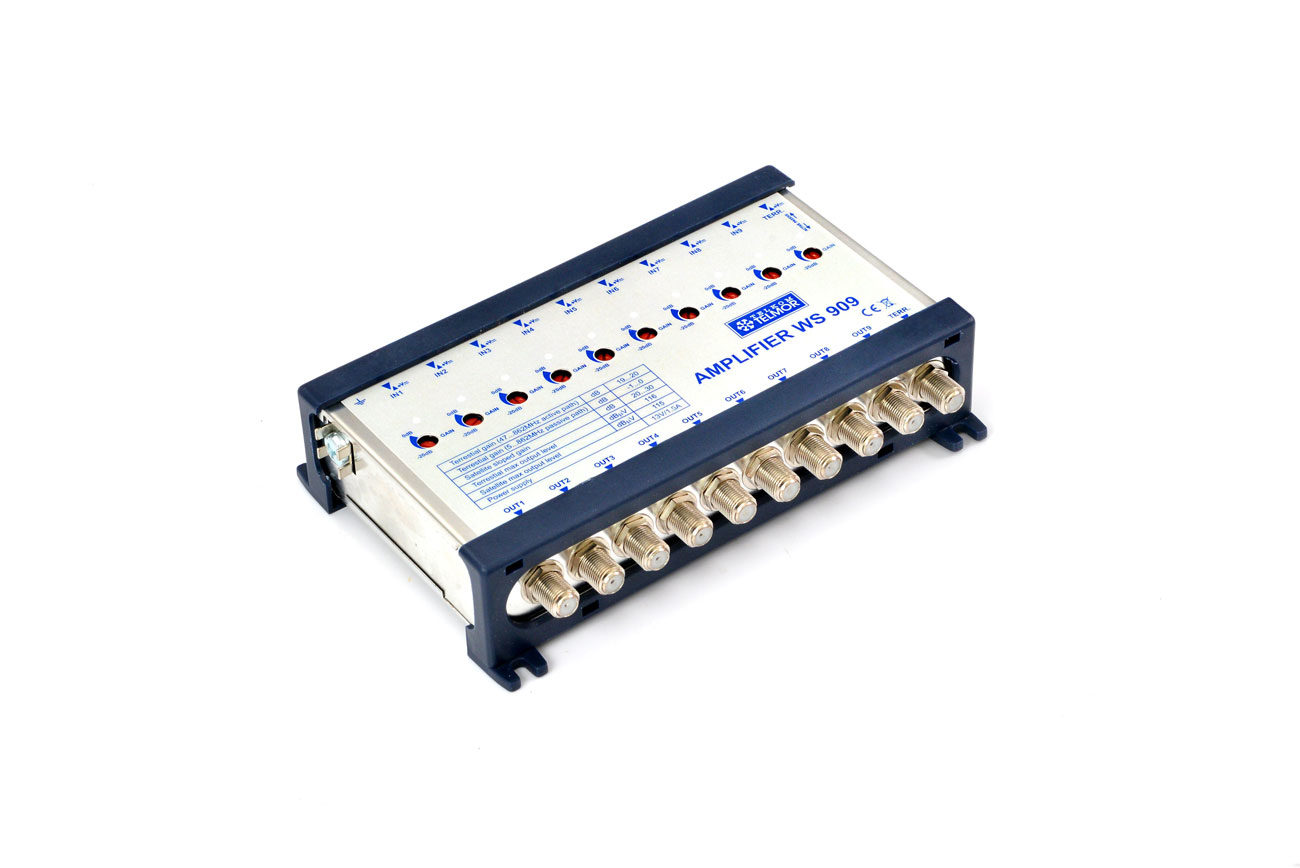

WS-909 – wzmacniacz magistrali multiswitchowej

WS-909 to wzmacniacz dedykowany do 9-torowych instalacji multiswitchowych (HotBird + ASTRA). Urządzenie jest stosowane do wzmacniania sygnału magistrali multiswitchowej w sytuacji, gdy należy kaskadować dużą ilość multiswitchy lub istnieją bardzo duże odległości pomiędzy multiswitchami, multiswitchem a anteną satelitarną. Wzmacniacz posiada wbudowaną korekcję charakterystyki kabla (nachylenie charakterystyki 10dB). Niewątpliwą zaletą WS-909 jest bardzo wysoki maksymalny poziom wyjściowy wzmacniacza zarówno w torze SAT jak i TV naziemnej. Tak dobre parametry, pozwalają montować wzmacniacz w niewielkich odległościach od anteny SAT, bez ryzyka przesterowania.

Cechy produktu:

• 3-lata gwarancji,
• niezależna regulacja wzmocnienia w torach SAT/ TER,
• bardzo duże wzmocnienie 30dB (SAT), 20dB (TER),
• możliwy wybór trybu pracy ACTIVE/ PASSIVE – tor TER,
• przenoszenie napięcia zasilania (DC-Pass) od wyjść do wejść w torze SAT.

Przy budowaniu instalacji RTV/SAT opartej na kaskadzie multiswitchowej należy pamiętać o prawidłowym wyliczeniu bilansu energetycznego, aby prawidłowo dobrać moc obciążeniową zasilacza. Każdy multiswitch z rodziny TT-9/xx pobiera ok. 0,15A, wzmacniacz kaskadowy WS-909 ok. 1,1A, a konwerter QUATRO ok. 0,25A. Jeżeli suma obciążeń elementów czynnych instalacji będzie wyższa niż 1,5A, wówczas chcąc uniknąć stosowania osobnych zasilaczy dla każdego z urządzeń, należy zastosować jeden zasilacz o większej mocy – 4A.
