WWK ALPHA 2 cyfrowy wzmacniacz wielozakresowy / przemiennik filtr LTE /5G

Instalacje zbiorcze w budynkach wielorodzinnych – selektywna obróbka i wyrównanie poziomów MUX-ów DVB-T/T2 z różnych kierunków zapewniają stabilny odbiór w każdym gnieździe abonenckim.

Obiekty komercyjne (hotele, pensjonaty, szkoły, obiekty użyteczności publicznej) – integracja DVB-T/T2, DAB i FM w jednej infrastrukturze oraz możliwość dołączenia lokalnych modulatorów informacyjnych.

Instalacje w trudnych warunkach odbioru – filtry LTE/5G, AGC oraz wysoka odporność na intermodulację stabilizują sygnał przy dużych różnicach poziomów i silnych emisjach z nadajników komórkowych.

Modernizacja istniejących systemów SMATV – cyfrowa przemiana kanałowa i SMART SCAN pozwalają dostosować starą instalację do aktualnego planu częstotliwości bez wymiany anten i okablowania.

Integracja z modulatorami i małymi stacjami czołowymi – tor AUX umożliwia tworzenie hybrydowych systemów TV (naziemna + treści lokalne) w hotelach, pensjonatach i obiektach specjalnych.

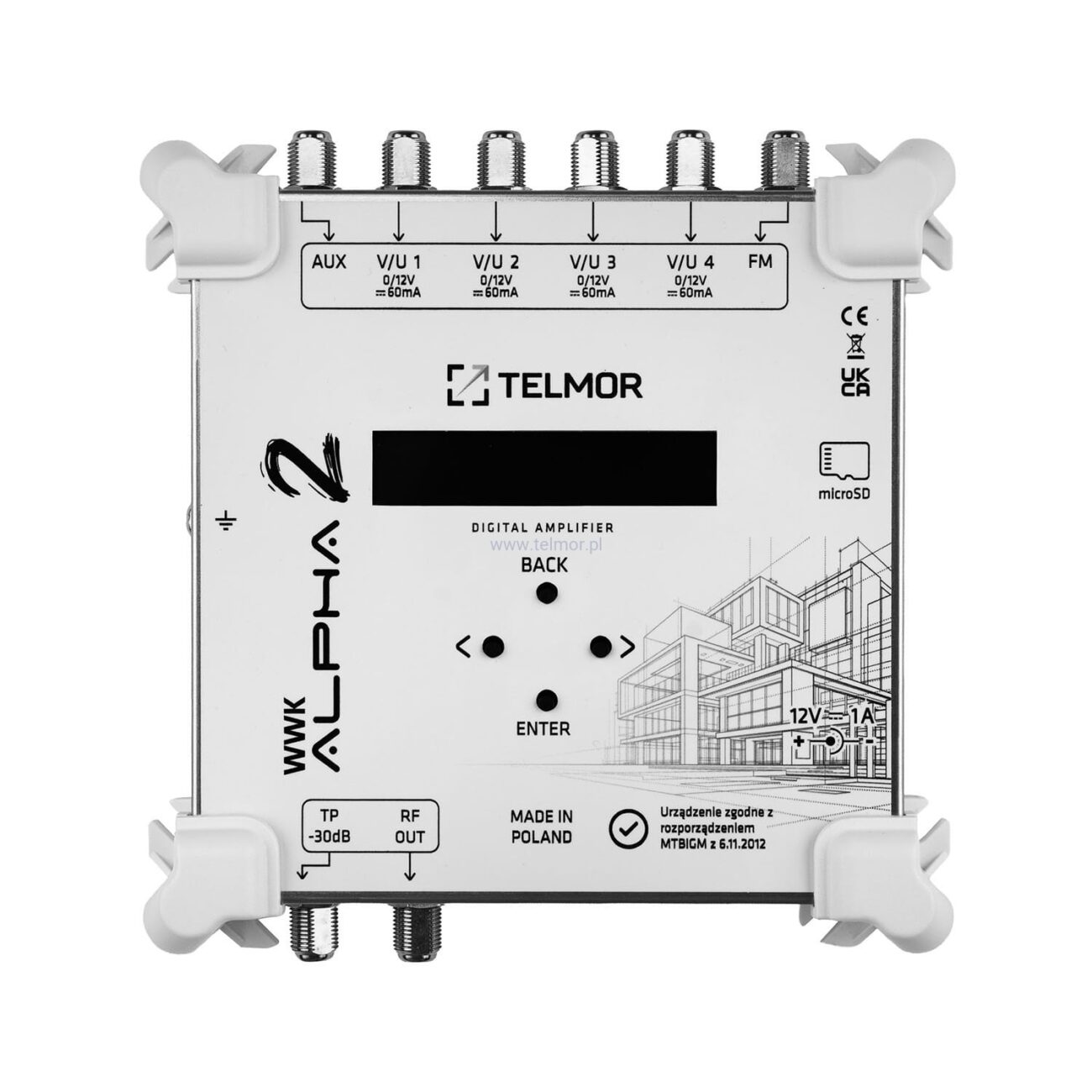

WWK ALPHA 2 to zaawansowany cyfrowy wzmacniacz wielozakresowy do profesjonalnych instalacji SMATV oraz rozbudowanych instalacji indywidualnych, następca dobrze znanych modeli WWK ALPHA i WWK ALPHA+. Urządzenie zapewnia selektywną obróbkę sygnałów DVB-T/T2 w VHF i UHF, integrację DAB oraz FM, a także współpracę z modulatorami i małymi stacjami czołowymi przez wejście AUX.

• Cyfrowa, selektywna obróbka sygnałów (DSP) z przemianą kanałową w VHF i UHF pozwala precyzyjnie ułożyć plan kanałowy pod konkretną inwestycję (bloki, hotele, szkoły, obiekty usługowe).

• Indywidualna regulacja poziomu każdego MUX-a + globalna regulacja wyjścia umożliwiają szybkie wyrównanie poziomów i dopasowanie instalacji do wymaganych parametrów MER i C/N.

• Wysoka odporność na przesterowania (IMD3 do 122 dBµV) i klasa ekranowania A według EN 50083-2 gwarantują stabilną pracę nawet w gęstym środowisku LTE/5G i przy dużych różnicach poziomów sygnałów.

• Szeroka regulacja poziomu wyjściowego 88–118 dBµV sprawia, że wzmacniacz nadaje się zarówno do klasycznych instalacji zbiorczych, jak i do systemów optycznych z dużymi zasięgami.

• Kompaktowa metalowa obudowa z klasą IP40 i zaciskiem uziemienia ułatwia estetyczny i bezpieczny montaż w szafach teletechnicznych oraz szachtach kablowych.

Kluczowe funkcje techniczne WWK ALPHA 2

• Cyfrowa platforma DSP: selektywna obróbka DVB-T/T2, przemiana kanałowa VHF↔VHF oraz UHF↔UHF, separacja międzykanałowa >35 dB (1 MHz poza kanałem) dla pewnej filtracji sygnałów.

• Tryb szerokopasmowy DAB (174–230 MHz) bez programowania kanałów ułatwia dystrybucję radia cyfrowego w obiektach komercyjnych.

• Zaawansowane filtrowanie LTE/5G: tryby WYŁ, LTE 800 oraz LTE 700 z aktywnym filtrem SAW dla pasma 700 MHz chronią instalację przed zakłóceniami z sieci komórkowych.

• Funkcja SMART SCAN automatycznie wyszukuje dostępne sygnały DVB-T/T2, skracając czas uruchomienia i modernizacji instalacji.

• Auto Preamp Control – inteligentne sterowanie zasilaniem przedwzmacniaczy (12 V DC, do 60 mA na wejście, łącznie 240 mA) zabezpiecza przed przeciążeniem toru antenowego.

Zakresy pracy i złącza – pod kątem praktycznych instalacji

• Wejścia: 1× FM, 4× VHF/UHF, 1× AUX (47–862 MHz) – łatwa integracja kilku kierunków odbioru, radia FM, DAB oraz toru z modulatorów.

• Zakresy częstotliwości: FM 87,5–108 MHz, VHF 174–230 MHz, UHF 470–862 MHz (w zależności od trybu filtra LTE), AUX 47–862 MHz – pełne pokrycie pasm naziemnej TV i radia.

• Minimalny poziom wejściowy ≥35 dBµV oraz zalecany MER ≥18 dB i C/N ≥24 dB pomagają w zaprojektowaniu instalacji z odpowiednim zapasem jakości.

• Zasilanie urządzenia 12 V DC / 1 A, maksymalny pobór mocy 12 W – energooszczędna praca i możliwość zasilania z dedykowanych zasilaczy systemowych.

• Temperatura pracy –10…+60 °C i wilgotność 20–80% (bez kondensacji) umożliwiają stosowanie w typowych warunkach technicznych budynków mieszkalnych i obiektów komercyjnych.
